光伏电站电气主接线，主要是升压站的电气主接线，也称电气一次接线，是指由变压器、断路器、隔离开关、避雷器、互感器、电容器、母线、电力电缆等一次主电气设备，按照一定次序连接起来的电路，通常采用单线图表示。

进行电气一次设计时，要充分考虑供电可靠性、运行灵活性、操作简便性、经济性以及便于扩建等因素。

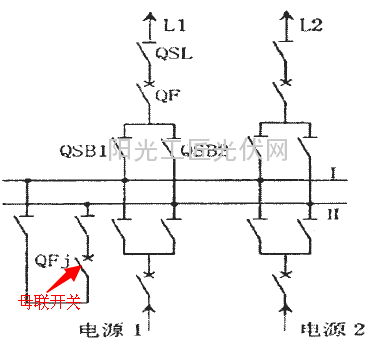

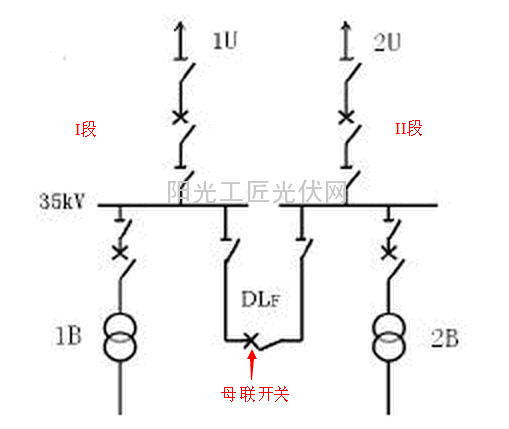

典型的电气主接线大致可分为两大类：按照接入点数量可分为有汇流母线的接线方式（即单个接入点）和无汇流母线的接线方式（多个接入点）。其中有汇流母线接线方式分为单（双）母线和单（双）母线分段两种方式，无汇流母线接线方式可分为外桥接线方式和内桥接线方式。

一、有汇流母线接线方式

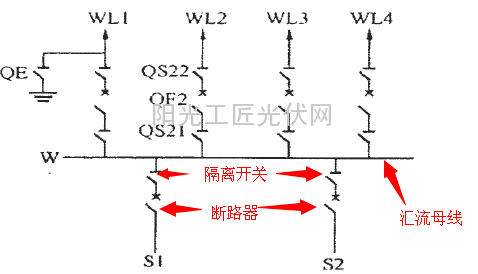

1.单母线接线方式
